시공성
H-Beam과 철제 토류판을 조립하는 방식으로 작업공정을 단순화하고 기계화 설치·해체를 적용합니다.
페이지를 불러오고 있습니다.
페이지를 불러오고 있습니다.
작업구간의 경계를 견고하게

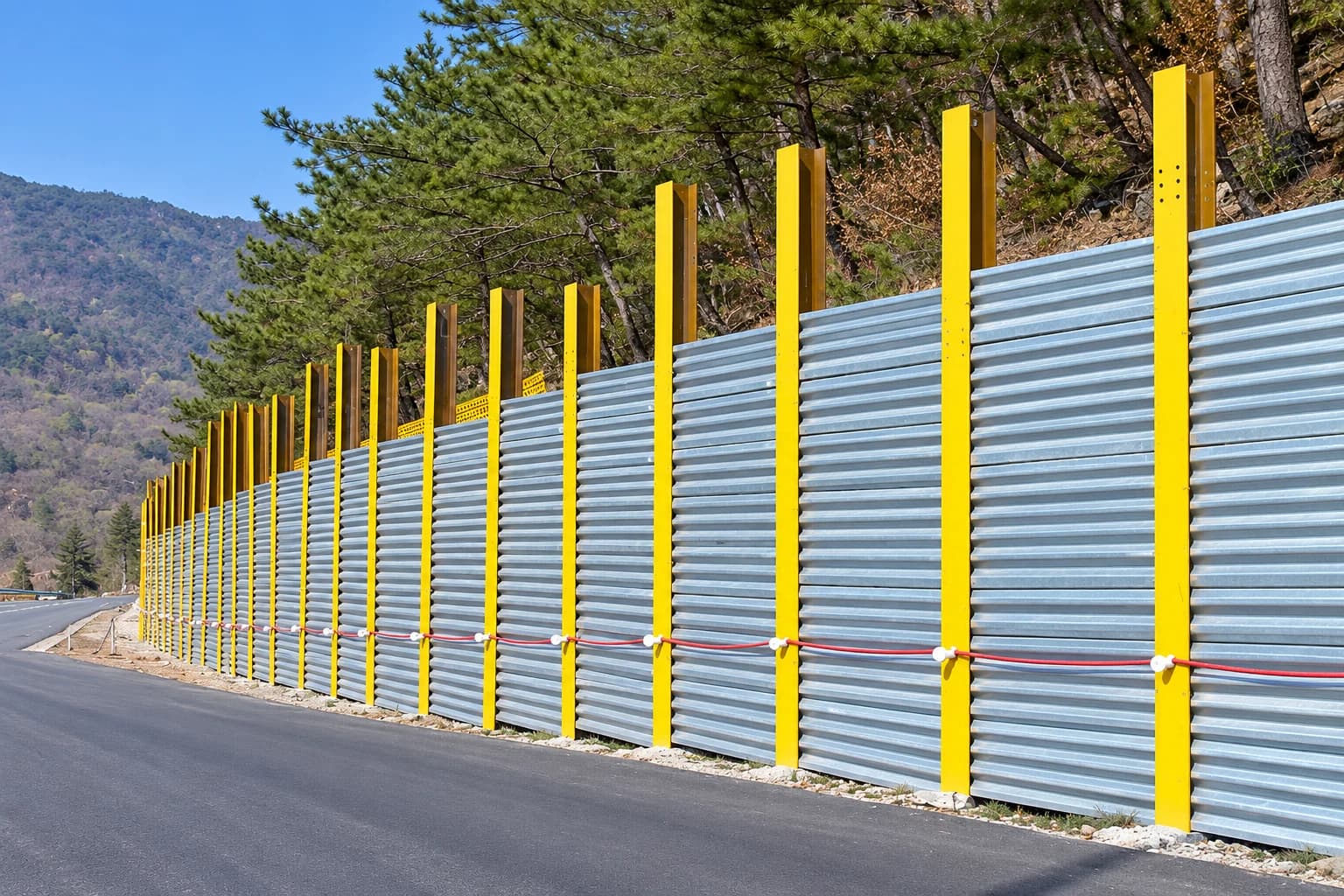

H-Beam 기둥과 띠장·브레이스로 골조를 구성하고, 파형 철제 토류판을 조립해 방호면을 만듭니다. 도로와 인접한 암파쇄 작업구간에서 설치 높이와 연장, 지반 조건을 함께 검토하는 조립식 방호 시스템입니다.
국도 확장, 선형개량, 고속도로 건설 등 도로 인접 공사에서 방호시설의 배치와 시공 방식을 함께 검토합니다.
파형 토류판과 H-Beam의 조합
골조 조립부터 토류판 설치까지
도금 부재의 내식성과 재사용성
기둥 · 골조 · 방호면
기둥을 세우고 골조를 연결한 뒤 방호면을 채웁니다. 각 부재의 역할에 맞춰 순서대로 조립합니다.
H-Beam과 철제 토류판을 조립하는 방식으로 작업공정을 단순화하고 기계화 설치·해체를 적용합니다.
기계화 시공으로 투입 인력과 공사기간을 줄이는 데 중점을 두며, 해체한 부재를 반복 사용할 수 있습니다.
공장에서 제작한 파형 철판에 용융아연도금 표면처리를 적용합니다. 목재의 옹이·함수율 등으로 발생하는 품질 편차를 줄입니다.
내식성과 반복 사용을 고려한 철제 부재로, 목재 폐자재 발생을 줄이는 데 도움이 됩니다.
설치 과정 3D 개념도
기둥의 위치와 높이를 잡고, 골조를 연결한 뒤 철제 토류판을 설치합니다.

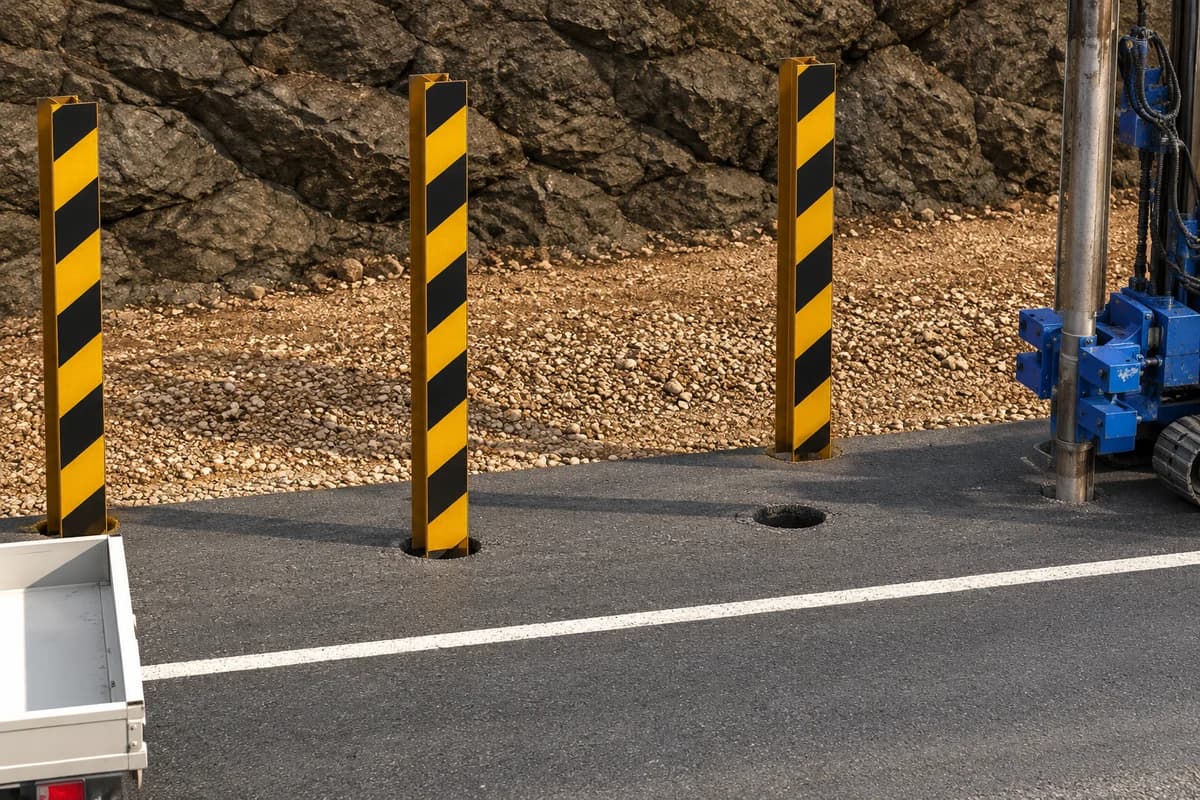

설치 위치에 천공하고 H-Beam 기둥을 세웁니다.

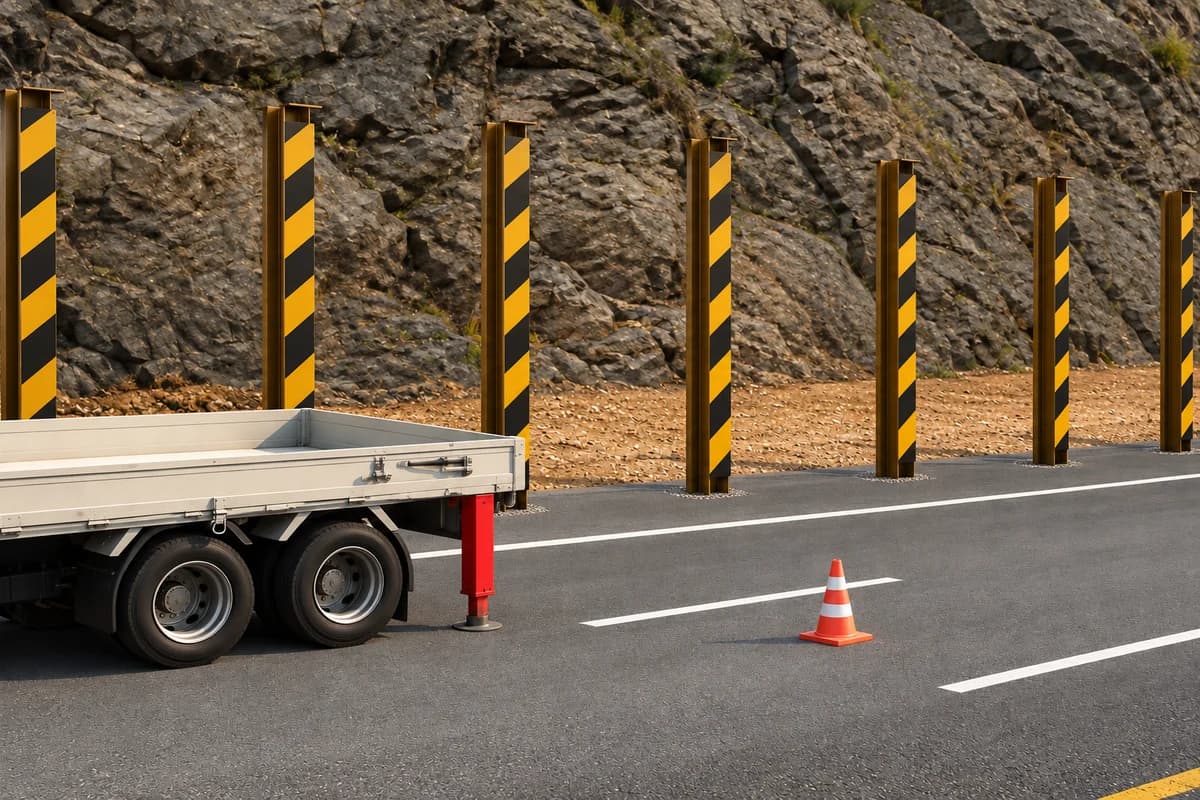

현장 계획에 맞춰 기둥의 높이를 조정합니다.

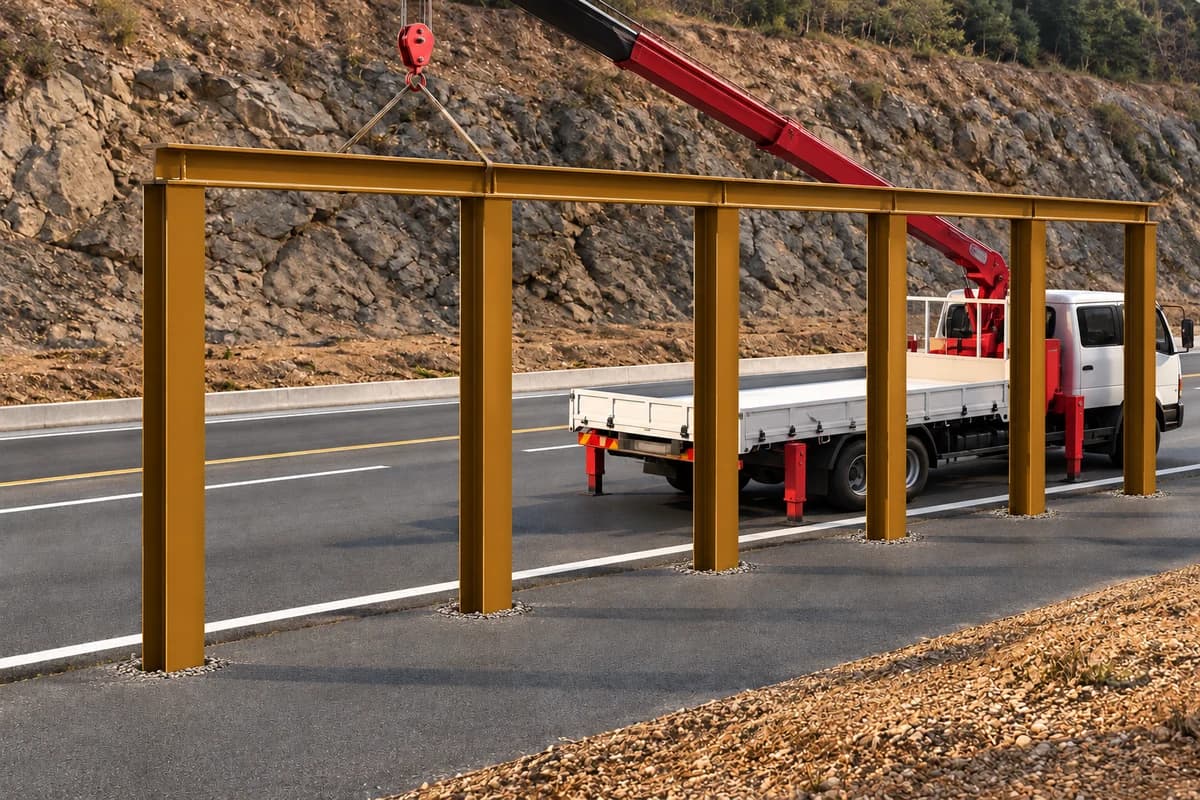

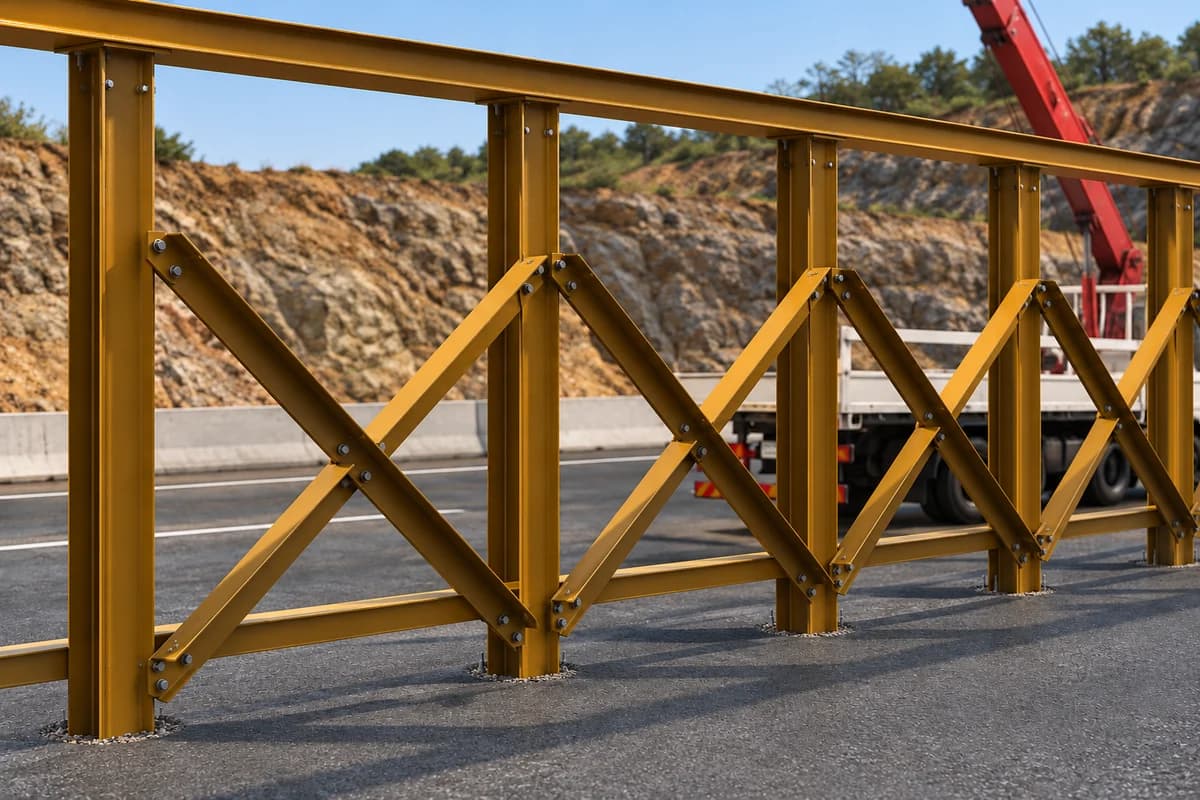

기둥 사이에 수평 부재인 띠장을 설치합니다.
띠장과 가새 부재를 연결해 골조를 구성합니다.

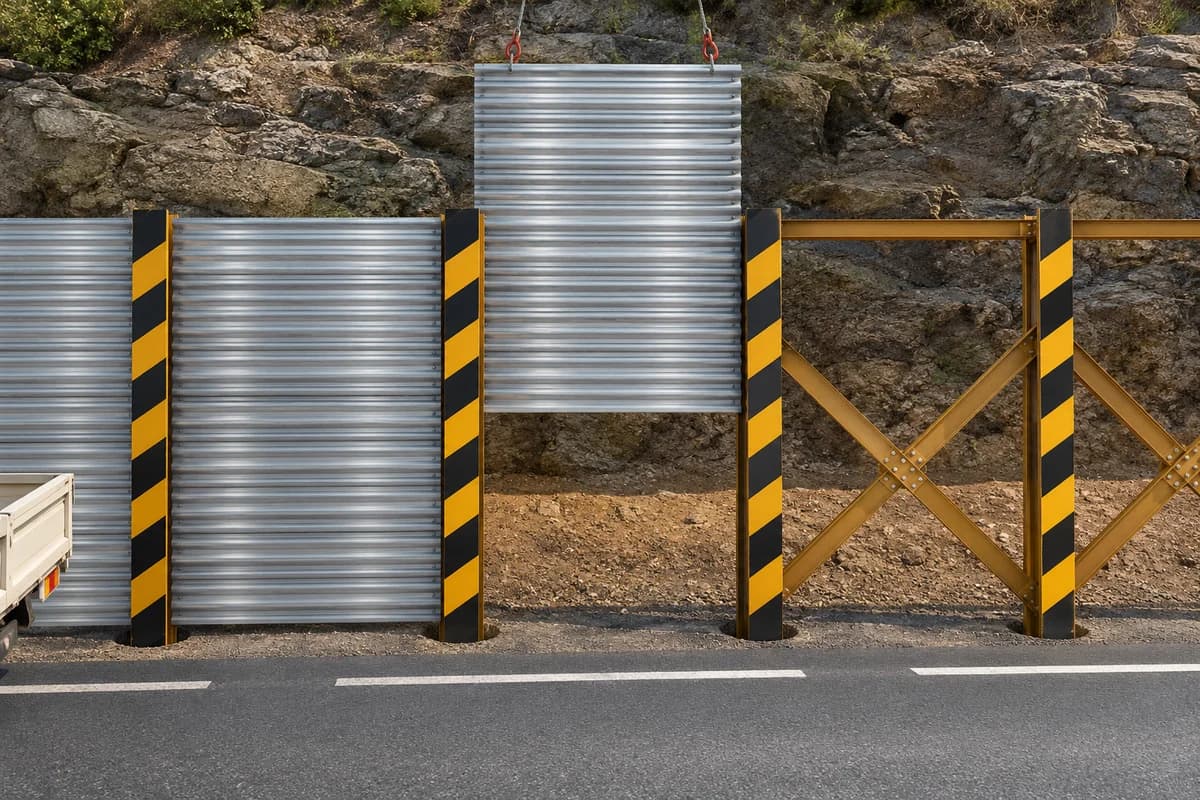

기둥 사이에 파형 철제 토류판을 조립합니다.

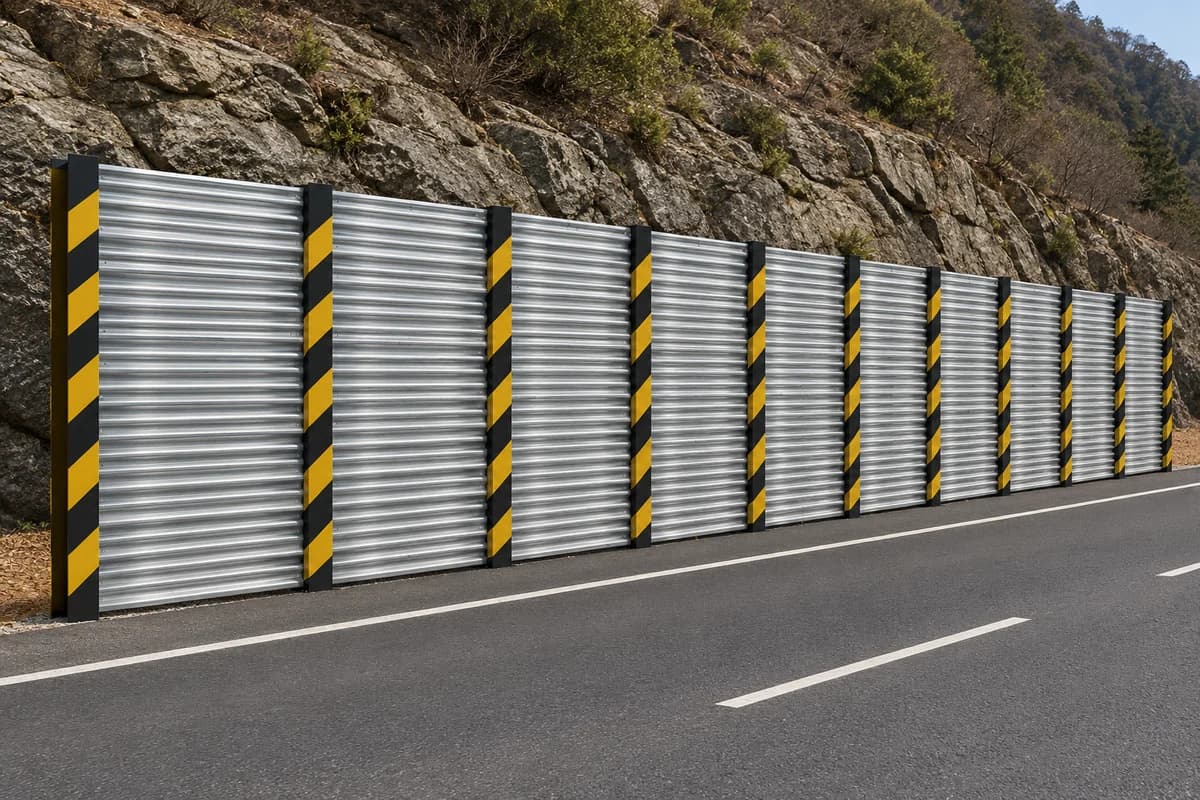

연속된 방호면의 설치와 연결 상태를 확인합니다.
현장에 맞는 적용
현장마다 다른 지반과 작업 범위에 맞춰 방호시설의 설치 위치·높이·연장을 검토합니다.
통행 도로와 암파쇄 작업구간 사이의 방호시설 설치를 검토합니다.
도로 확장과 선형개량 구간의 지형·시공 범위에 맞춰 배치합니다.
공사구간의 방호 높이·연장과 작업계획에 맞춰 시스템을 구성합니다.
설치 위치와 방호 높이·연장, 지반 조건, 암파쇄 작업계획 및 공사 일정을 알려주세요.
제품·공정별 시공영상
1개의 시공영상 · YouTube에서 재생됩니다.

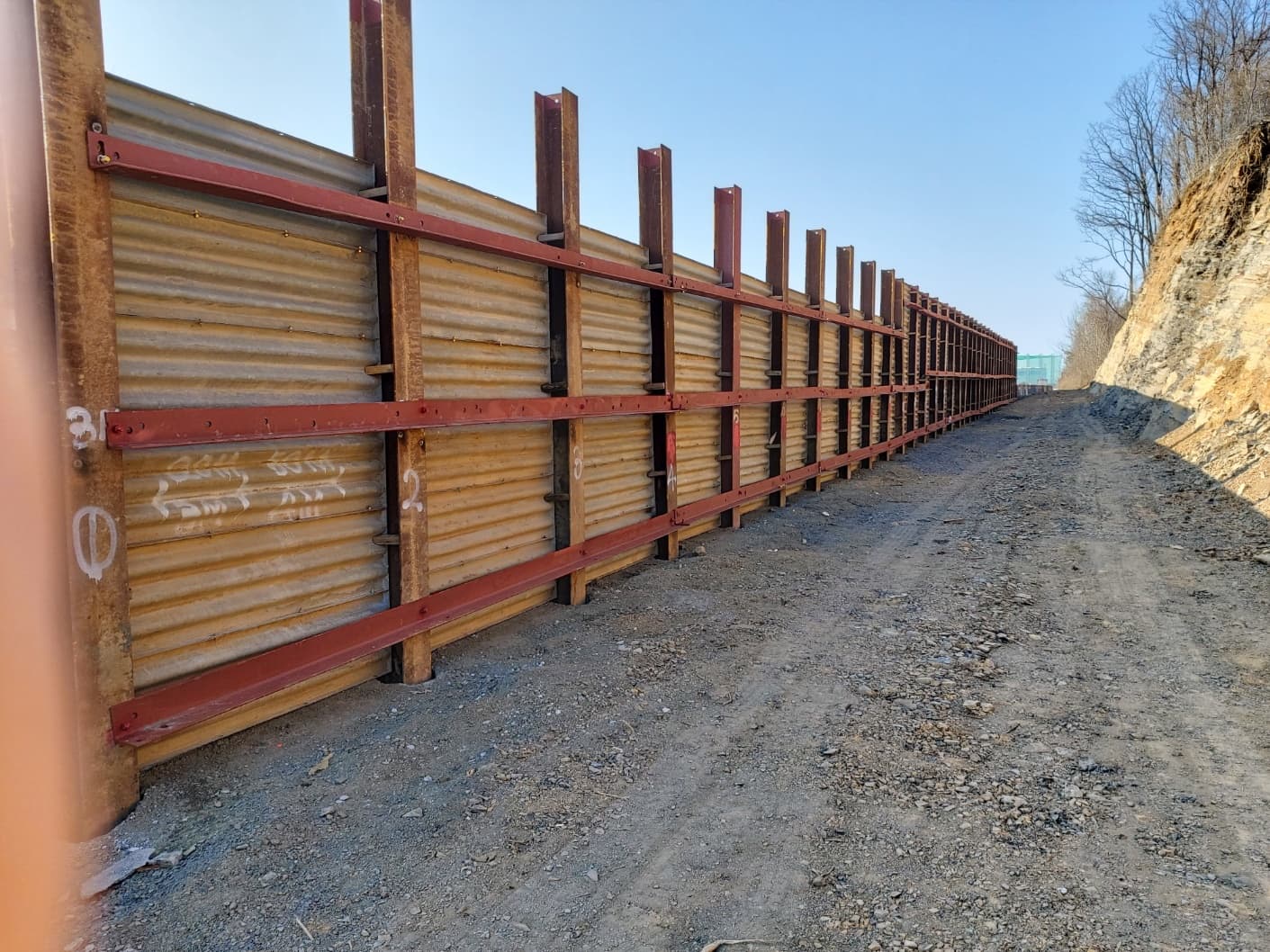

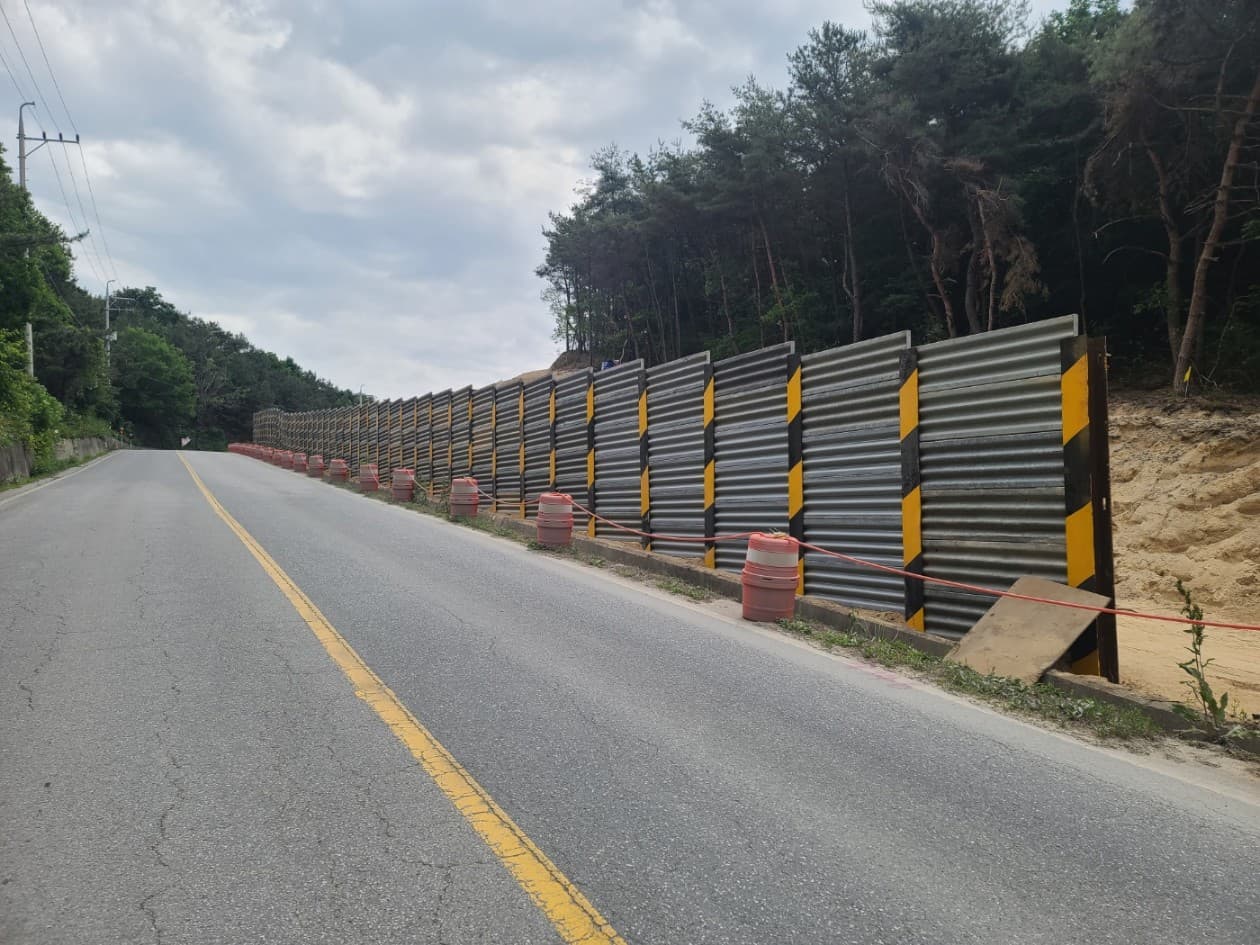

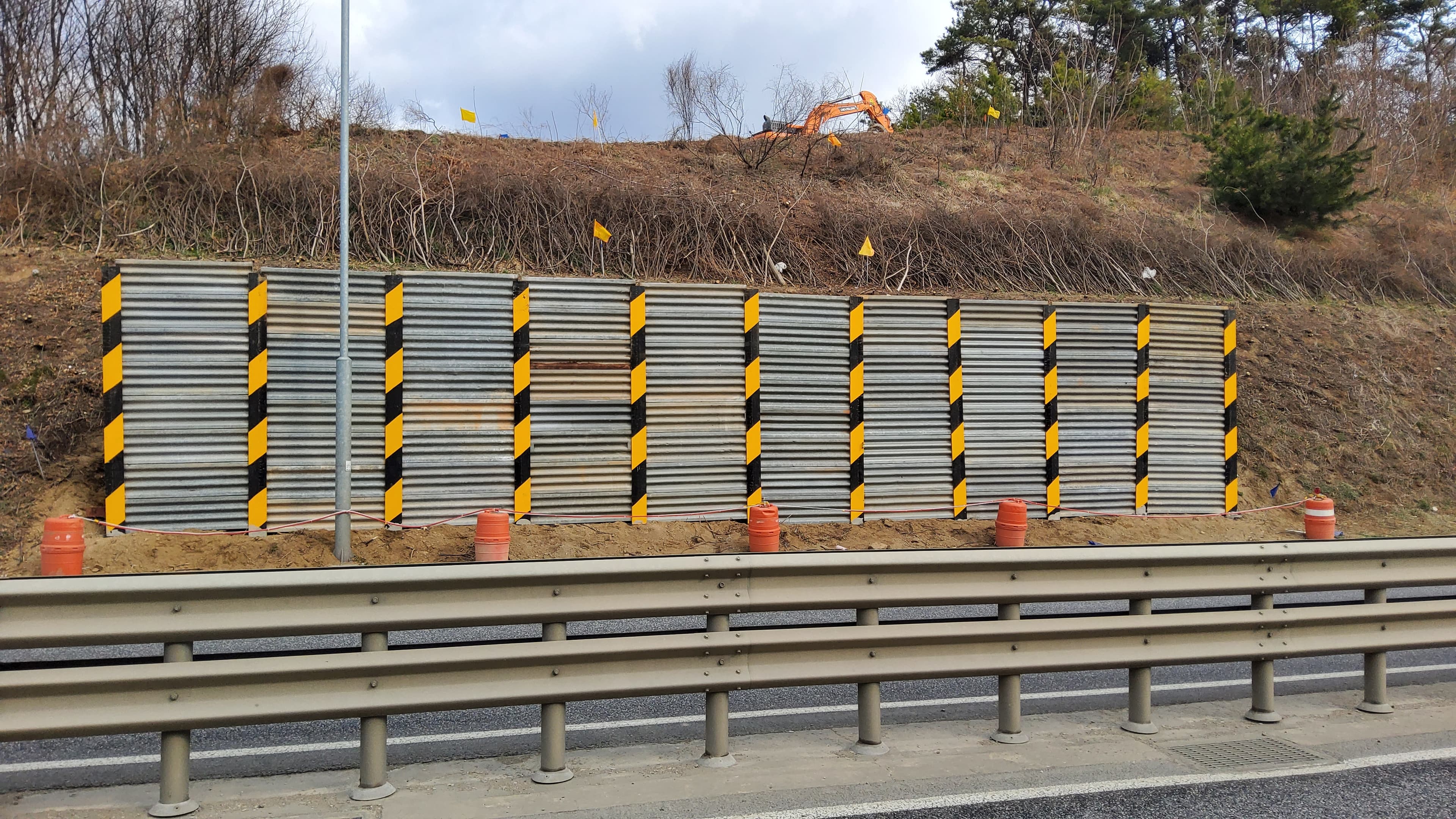

실제 적용 현장
울트라건설
KCC건설
승전종합건설
두산건설
설치 위치와 방호 높이·연장, 지반 조건, 암파쇄 작업계획 및 공사 일정을 알려주세요.
