시공성
SET화된 제품을 기계화 시공으로 설치·해체합니다. 현장 목재 가공을 줄이고 좁은 공간에서도 설치할 수 있습니다.
페이지를 불러오고 있습니다.
페이지를 불러오고 있습니다.
현장 선형에 유연하게
철제 프레임과 파형 철판으로 구성한 도로 안전시설입니다. 현장에서 목재를 절단·제작하는 방식 대신 SET화된 제품을 크레인으로 양중하고, 앵커로 고정한 뒤 인접 SET를 힌지로 연결합니다. 좁은 작업공간에서의 설치와 현장 선형에 따른 배치를 고려한 시스템입니다.
직선 구간은 물론 곡선·굴곡·경사 구간까지. 설치 공간과 양중 조건을 검토해 현장에 맞는 배치를 계획합니다.
현장 가공을 줄이는 일체형 구성
도로 선형에 맞춘 연속 배치
설치부터 해체·재사용까지 고려
양중 · 고정 · 연결
SET는 설치의 기본 단위입니다. 각 SET를 고정하고 연결하는 방식으로 설치 구간을 확장합니다.
SET화된 제품을 기계화 시공으로 설치·해체합니다. 현장 목재 가공을 줄이고 좁은 공간에서도 설치할 수 있습니다.
공장에서 준비한 SET를 설치하는 방식으로 현장 제작공정과 투입 인력을 줄이며, 해체 후 반복 사용을 고려합니다.
철제 도금 부재와 볼팅 구조를 적용합니다. 목재의 뒤틀림·부식과 온도·습도에 따른 영향을 줄이는 데 중점을 둡니다.
SET 사이의 힌지 연결을 이용해 도로 선형에 대응합니다. 곡선·굴곡·경사 구간의 조건에 맞춰 연속 배치를 검토할 수 있습니다.
설치 과정 3D 개념도
SET를 양중하고 앵커로 고정한 뒤, 상단·하단 힌지를 연결하며 설치 구간을 이어갑니다.

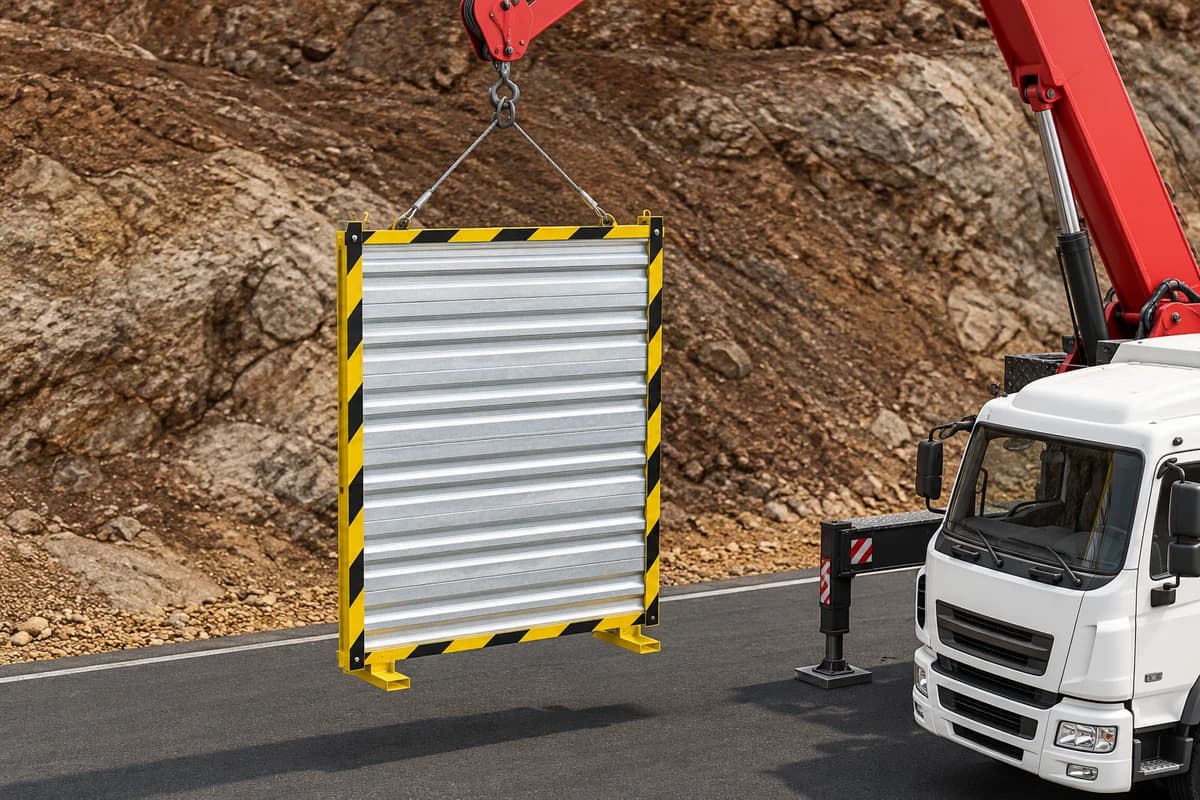

첫 번째 SET를 크레인으로 들어 설치 위치에 배치합니다.

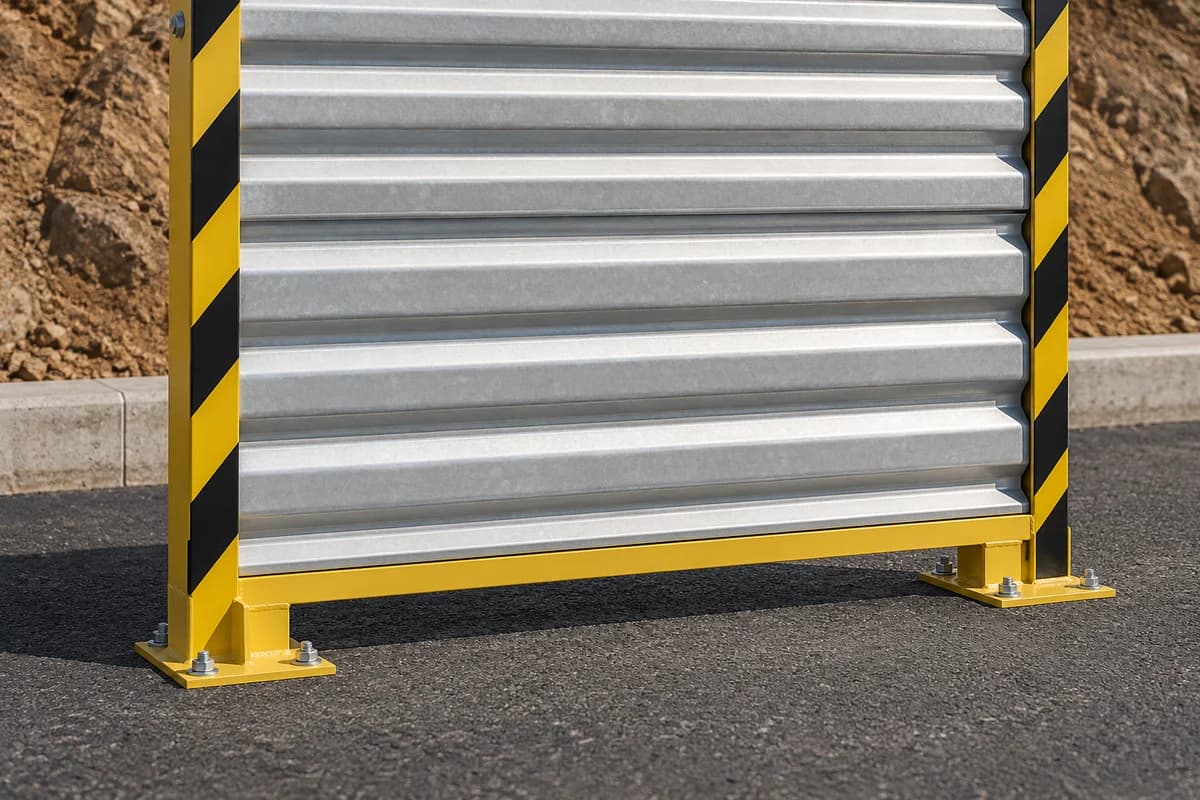

배치한 SET를 앵커로 고정합니다.

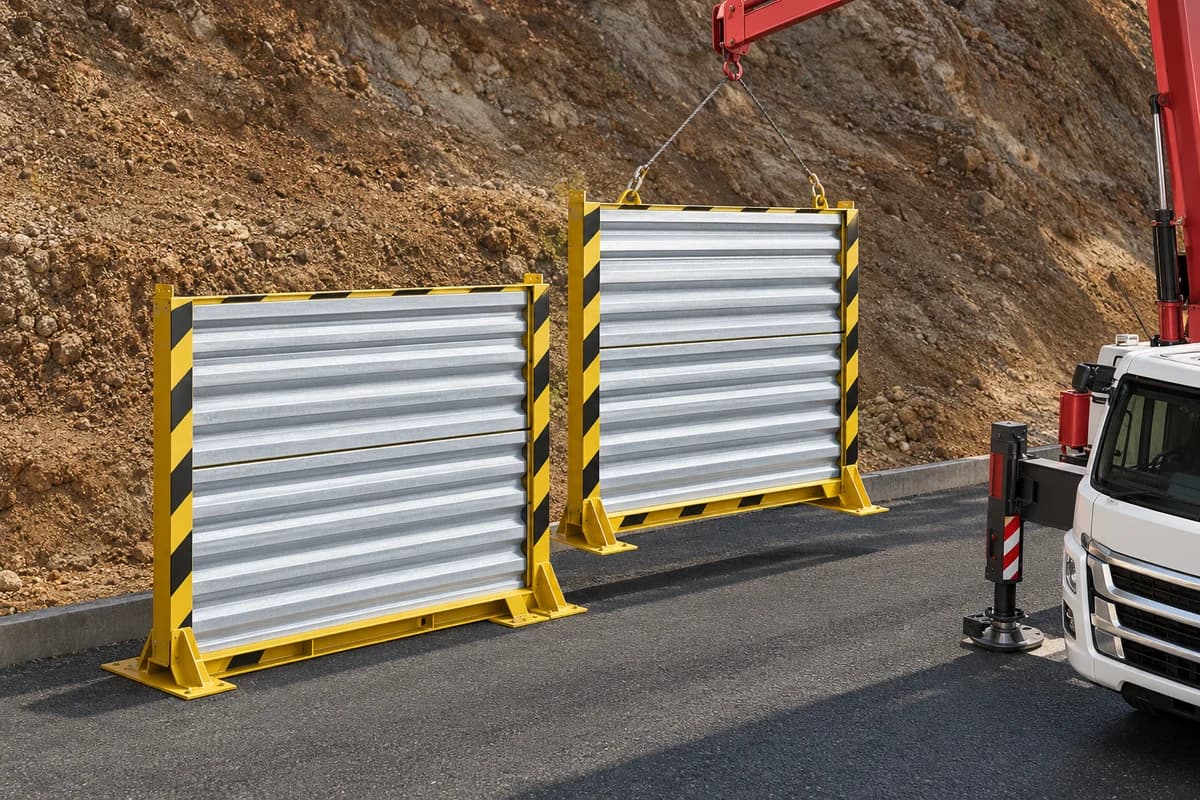

다음 SET를 들어 인접한 위치에 배치합니다.

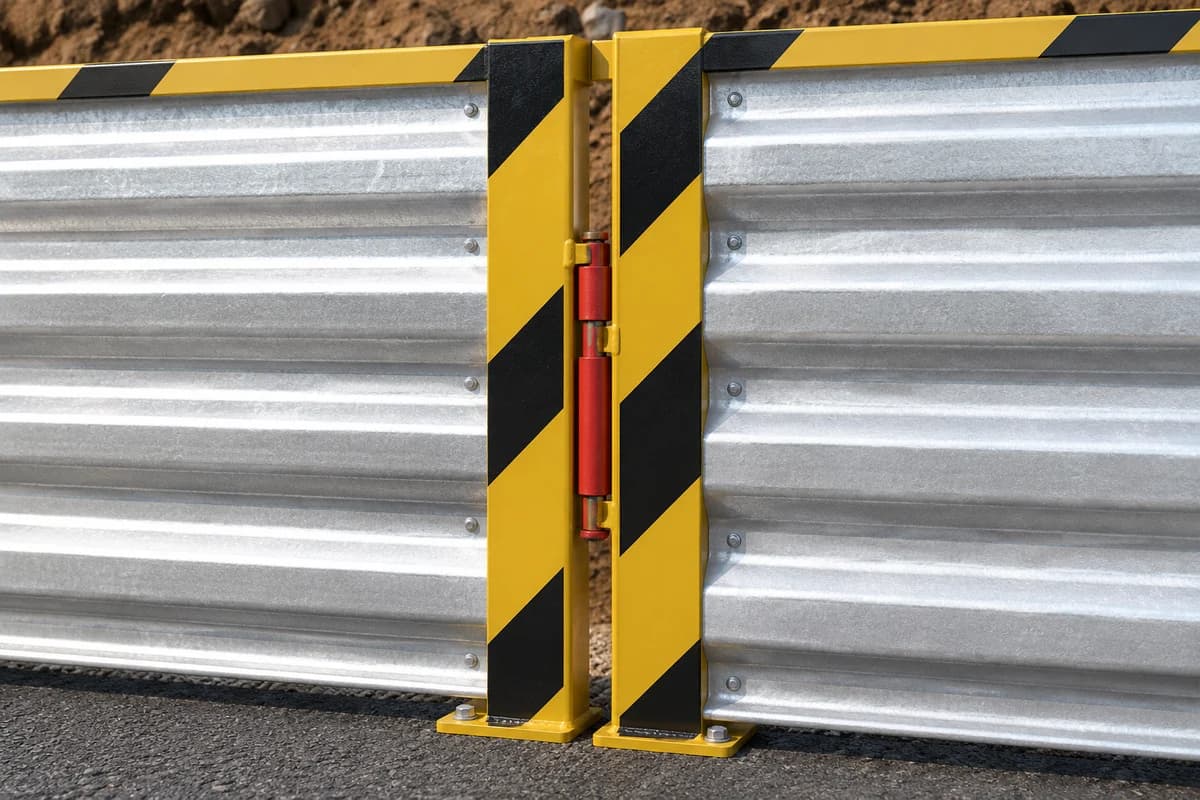

두 SET의 상단과 하단 힌지를 연결합니다.

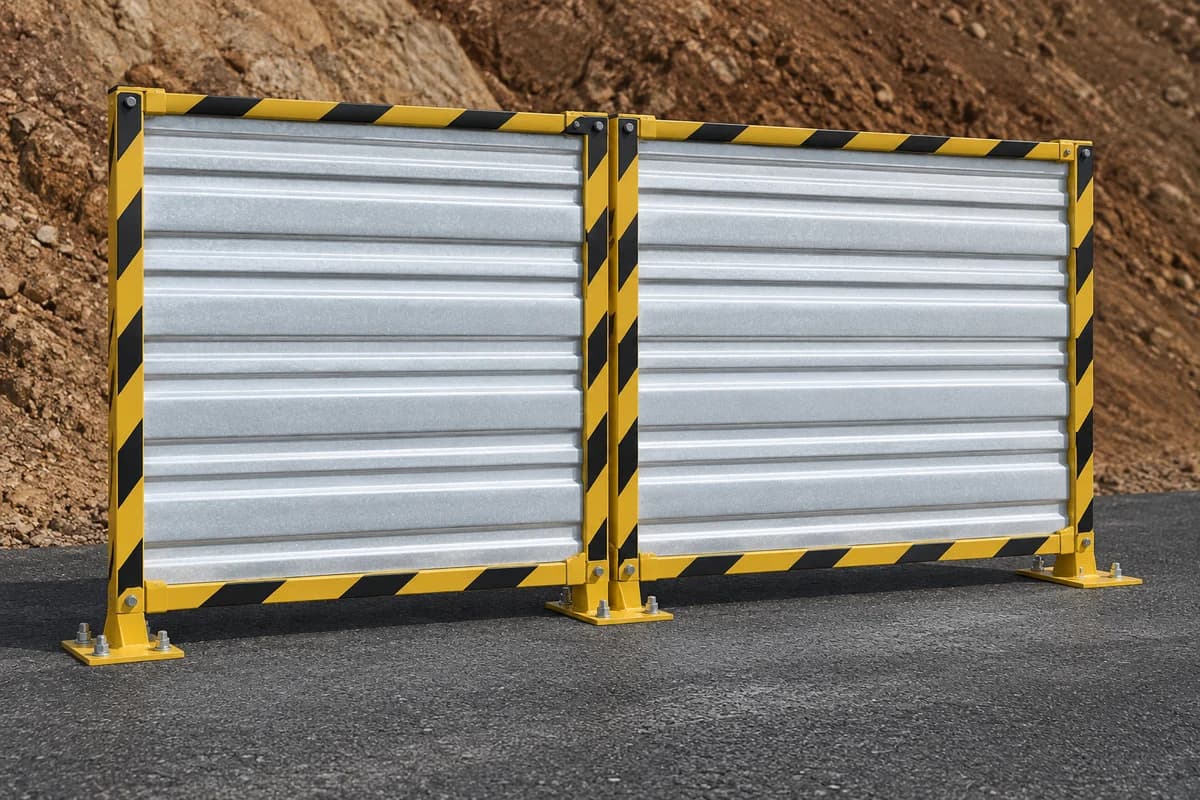

연결한 두 번째 SET를 앵커로 고정합니다.

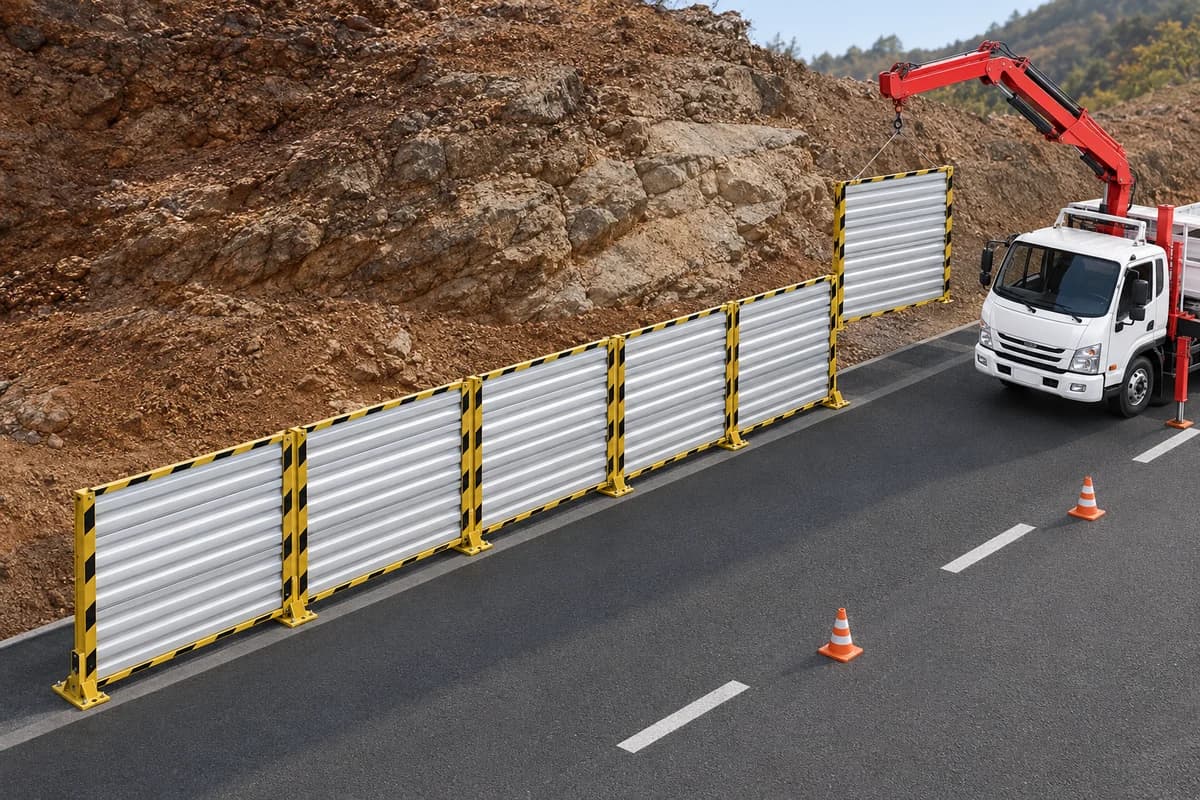

양중·힌지 연결·앵커 고정을 반복해 설치 구간을 이어갑니다.

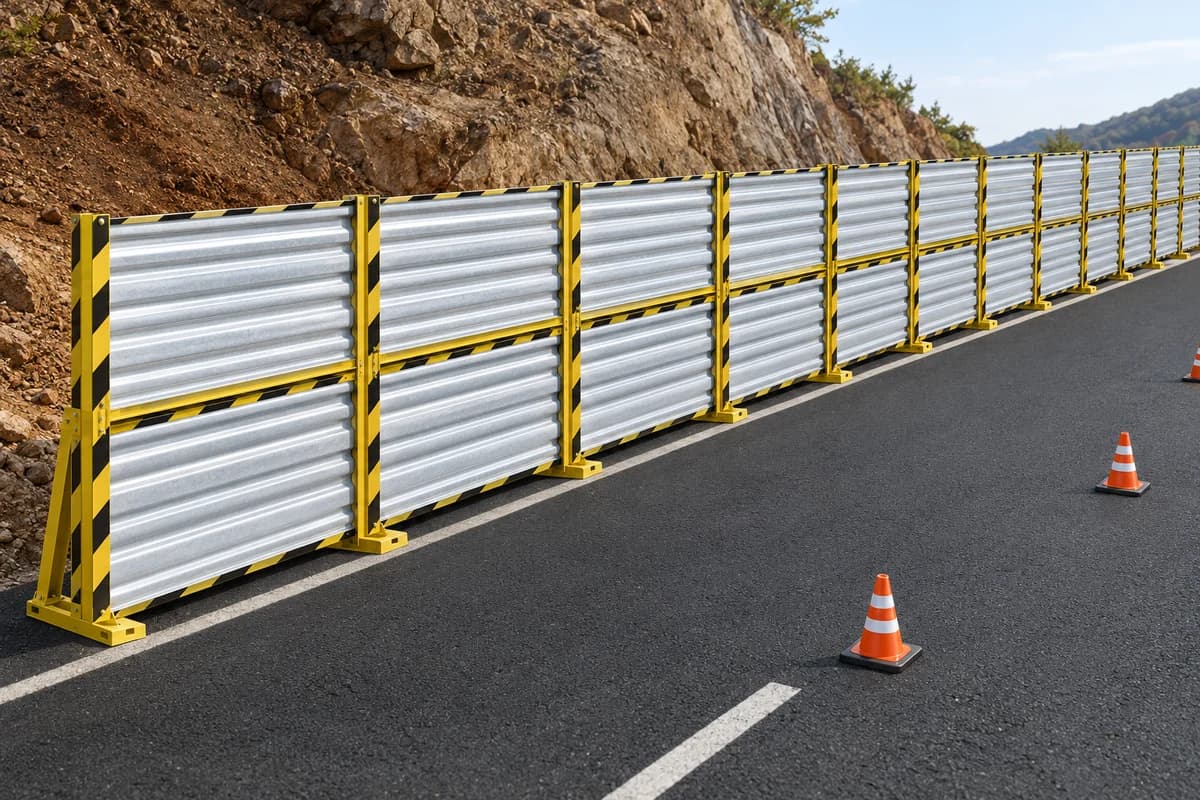

연속 배치된 SET의 연결과 고정 상태를 확인합니다.
현장에 맞는 적용
설치 구간의 선형과 바닥 조건을 확인하고, 인접 SET의 배치를 계획합니다.

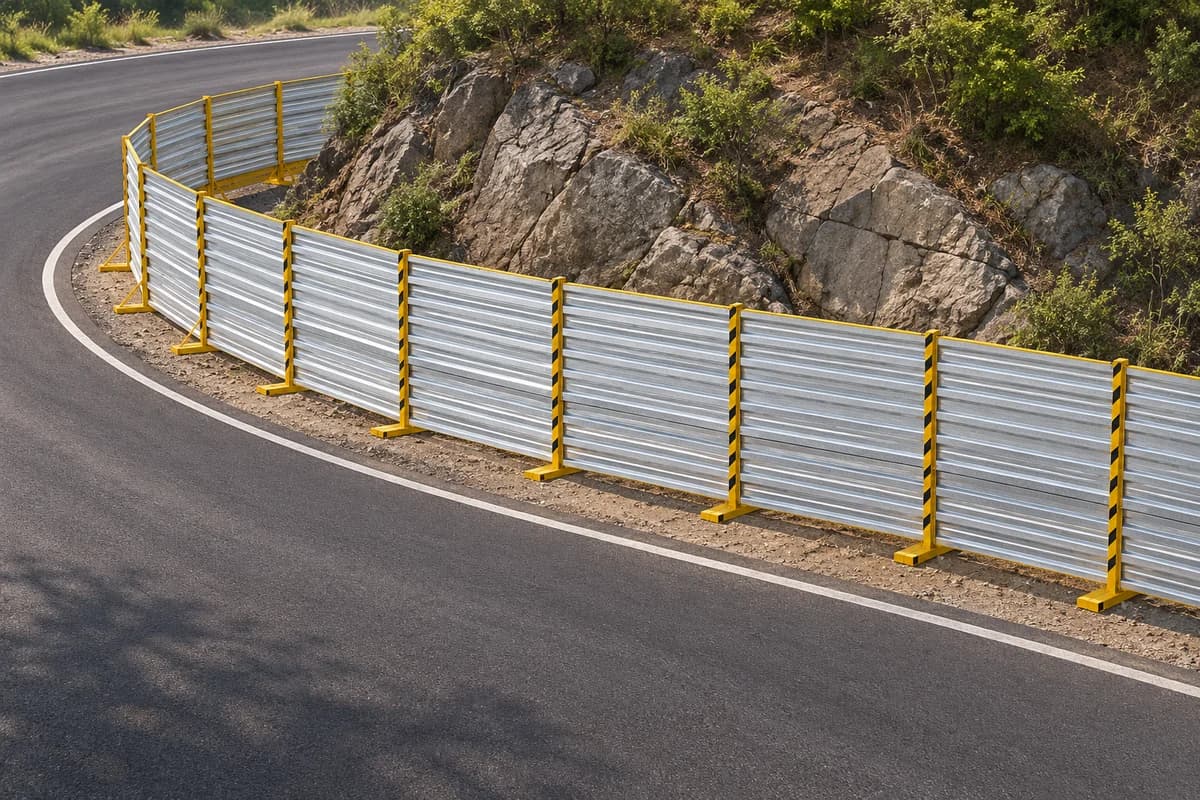

완만하게 휘어지는 도로를 따라 SET를 이어 배치합니다.

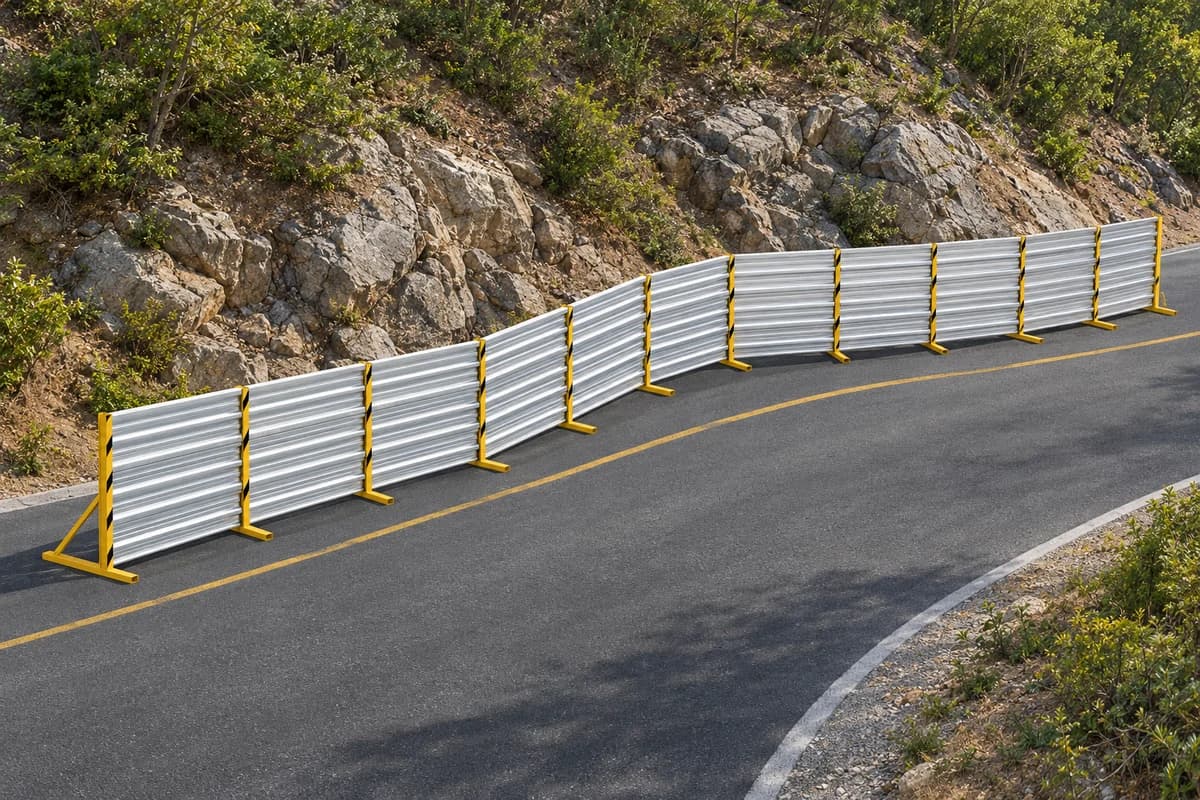

방향이 바뀌는 지점에서 인접 SET의 연결 방향을 조정합니다.

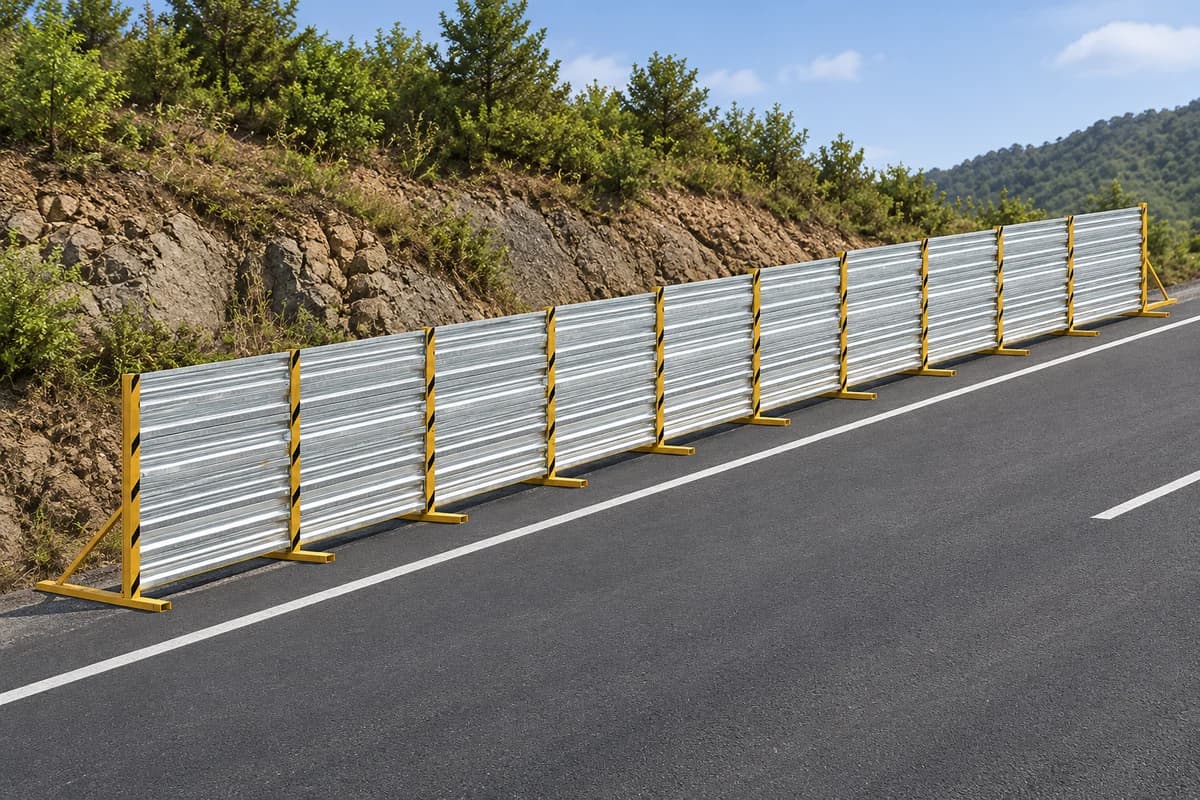

구간별 높이 변화와 바닥 조건을 반영해 배치를 검토합니다.
설치 구간의 평면도와 연장, 도로 선형·경사, 양중 장비의 접근 조건 및 공사 일정을 알려주세요.
